Схема теплового пункта в многоквартирном доме

Индивидуальный тепловой пункт, сокращённо ИТП, стоит в подвале или в отдельном техпомещении и обслуживает весь дом. В него приходит горячая вода из городской теплосети. Отсюда тепло уходит в батареи и в краны.

На схеме почти всегда два потребителя: отопление и горячее водоснабжение. Вентиляция бывает третьим контуром, в обычном жилом доме её часто нет.

Отопление

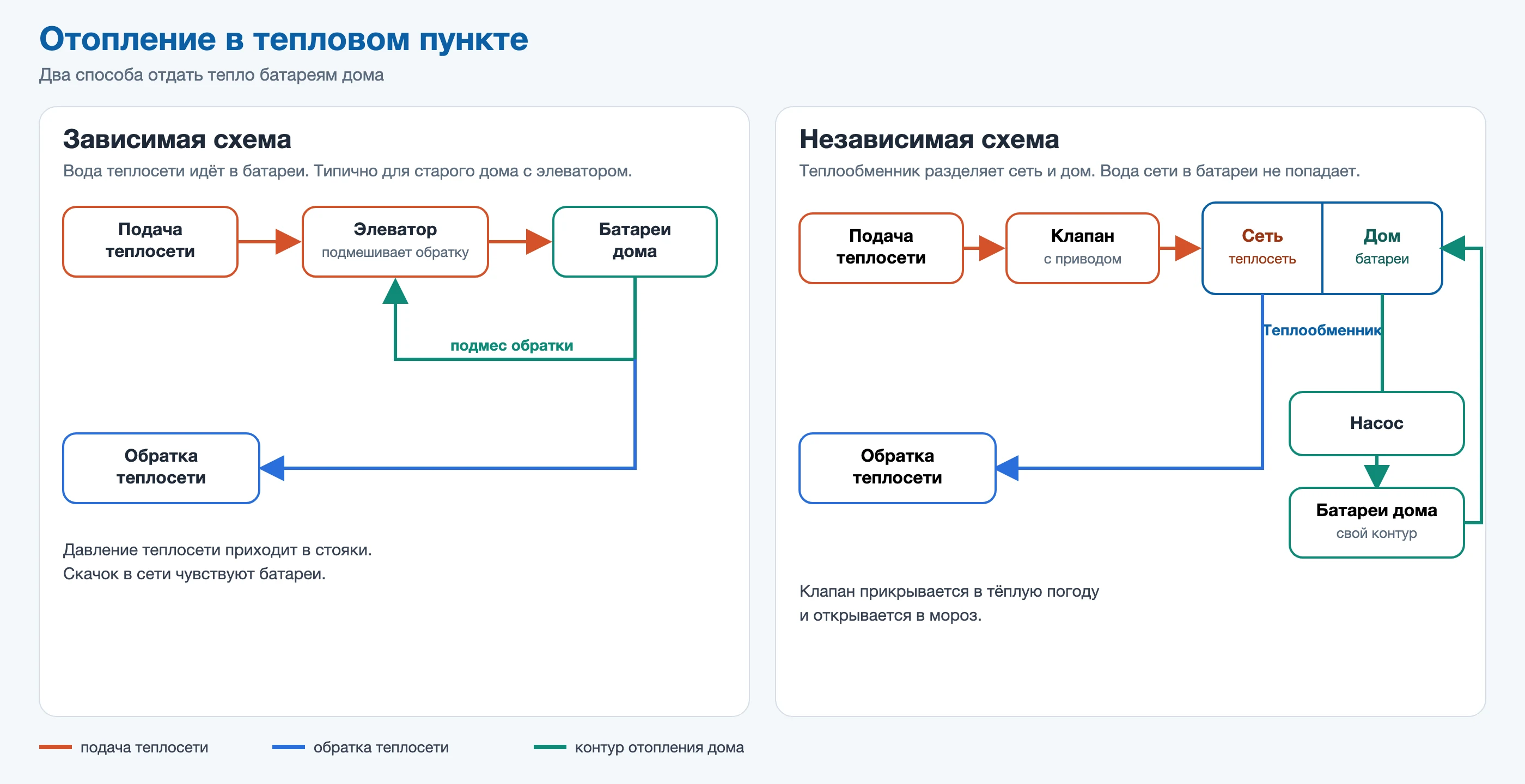

Зависимая схема. Вода из теплосети идёт прямо в батареи дома. Чтобы она не была слишком горячей, к подаче подмешивают часть остывшей обратки. Раньше это делал элеватор, сейчас чаще насос и регулирующий клапан. Давление сети при этом приходит в дом: скачок в сети чувствуют стояки.

Независимая схема. Между сетью и домом стоит пластинчатый теплообменник. Сетевая вода в батареи не попадает. У дома свой насос, своё давление и своя вода в контуре. На подаче стоит регулирующий клапан с электроприводом. Контроллер прикрывает его, когда на улице теплеет, и открывает в мороз. Перед клапаном обычно ставят регулятор перепада давления, чтобы клапан не дёргался от скачков в сети.

Дому это удобно тем, что в батареях своя вода: окалина из городской сети в стояки не попадает. Со стороны сети теплообменник всё равно загрязняется, фильтр и насосы по-прежнему нужно обслуживать.

Независимую схему ставят в новых домах и при капитальном ремонте. Зависимая схема с элеватором используется в более старых строениях.

Горячая вода

В закрытой системе вода из водопровода нагревается в теплообменнике и не смешивается с водой из теплосети. Так сделаны почти все новые пункты.

Один теплообменник. Холодная вода греется от подающей линии сети. Схема простая, её хватает, когда горячей воды дому нужно немного по сравнению с отоплением.

Два теплообменника. Первая ступень стоит на обратке отопления и снимает с неё оставшееся тепло. Вторая догревает воду от подачи до 60–65 °C. В теплосеть уходит более холодная обратка, поэтому такую схему часто требуют, когда горячей воды нужно много. Клапан на горячей воде работает быстрее клапана отопления: расход в кранах меняется за секунды, а погода — нет.

Циркуляционный насос гоняет воду по полотенцесушителям, чтобы из крана сразу шла горячая, а не остывшая в трубе.

Открытая система, где горячую воду берут прямо из теплосети, в новых домах не применяется. На старых схемах она ещё встречается.

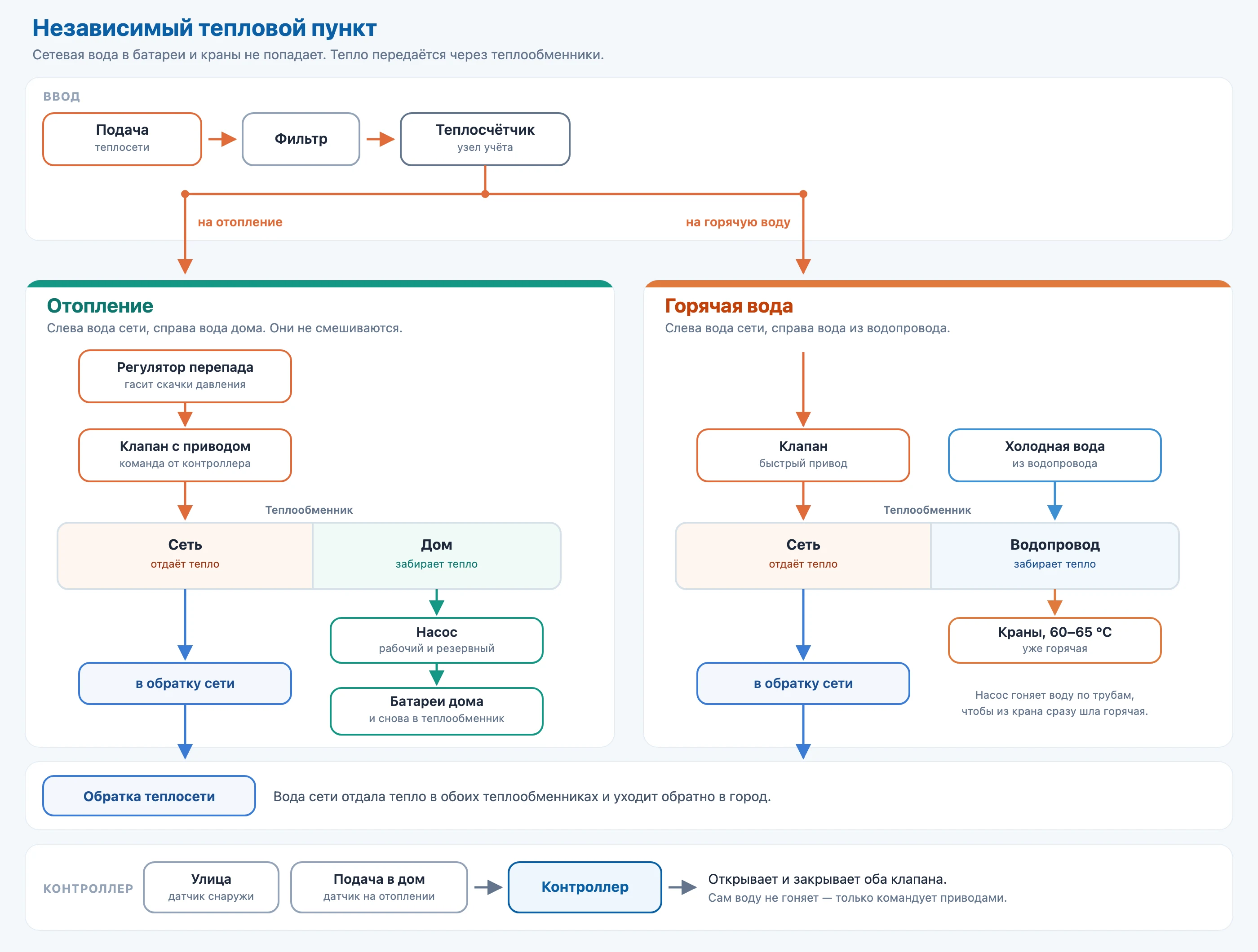

Что смотреть на схеме

Ввод. Задвижки, фильтр и узел учёта с теплосчётчиком. Фильтр стоит до приборов и клапанов: окалина из сети оседает в них первой.

Отопление. Теплообменник, если схема независимая. Регулирующий клапан и привод. Два циркуляционных насоса — рабочий и резервный. Регулятор перепада. Датчик на подаче в дом и датчик температуры на улице.

Горячая вода. Один или два теплообменника, свой клапан с быстрым приводом, циркуляционный насос и датчик температуры воды.

Автоматика. Контроллер. Он смотрит температуру на улице и датчики на подаче, а затем командует приводами и насосами.

Если на отоплении нарисован элеватор и нет теплообменника — пункт зависимый. Если есть теплообменник и свой насос — независимый. Один теплообменник горячей воды — схема с одной ступенью. Два — двухступенчатая.

Заключение

Вот так на первый взгляд несложно устроен индивидуальный тепловой пункт в каждом жилом доме или на предприятии. За обеспечение бесперебойной работы теплового пункта отвечают его компоненты: теплообменник, регуляторы, датчики, клапаны и другие элементы. Каждый из этих элементов является звеном общей цепи, выход из строя одного элемента может сломать работу всего теплового пункта, поэтому на элементах теплового оборудования экономить нельзя.
