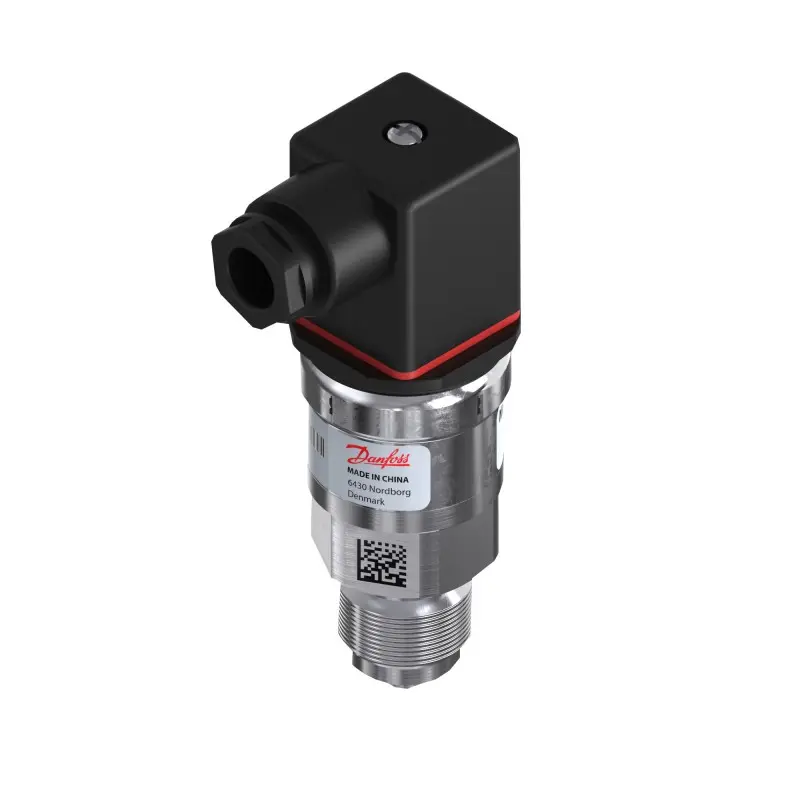

Датчик давления Danfoss MBS 3100 0-16 бар

Измерительные преобразователи давления включают в себя два основных компонента: первичный преобразователь и электронный блок. Рабочая среда под давлением поступает в камеру первичного преобразователя, где воздействует на мембрану, вызывая её деформацию. Это приводит к изменению электрического сопротивления тензорезисторов, расположенных на мембране и подключенных в цепь делителя напряжения. В результате первичный преобразователь генерирует сигнал напряжения. Электронный блок обрабатывает этот сигнал, преобразуя его сначала в цифровой код, соответствующий величине измеряемого давления, а затем в стандартизированный токовый выходной сигнал. Конструктивно модель MBS 3100 выполнена в стальном корпусе, внутри которого размещены модули электронного блока. С одной стороны корпуса установлен штуцер с тензопреобразователем, а с другой стороны расположен герметичный штекерный разъем или герметичный кабельный ввод.
